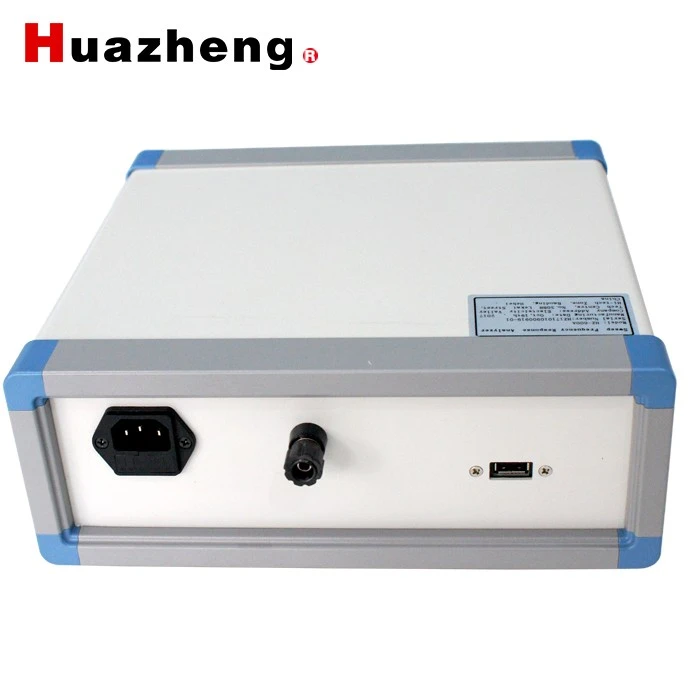

Hz -600 un prix de réponse à la réponse à la fréquence de balayage SFRA

L'analyseur de réponse à la fréquence de balayage est utilisé pour les transformateurs de puissance avec une cote de tension de 6 kV et plus, ainsi que d'autres transformateurs avec des applications spécialisées. Les transformateurs de puissance sont inévitablement vulnérables à l'impact des courants de court-circuit de défaut ou des collisions physiques pendant le fonctionnement et le transport. Ces forces peuvent provoquer une instabilité dans les enroulements du transformateur en raison des puissantes forces électrodynamiques générées par les courants de court-circuit, conduisant potentiellement à des déformations permanentes telles que la distorsion locale, l'enflure ou la luxation, ce qui peut affecter gravement le fonctionnement sûr du transformateur. Dl / t 911-2016 / iec 60076-18 pour l'industrie de l'énergie électrique. Cette méthode consiste à détecter les caractéristiques de réponse d'amplitude-fréquence de chaque enroulement du transformateur et à faire des comparaisons verticales ou horizontales des résultats pour déterminer la déformation potentielle en fonction des changements dans les caractéristiques de réponse à la fréquence d'amplitude.

Envoyez demande

I. Fonctions et fonctionnalités

1.Les caractéristiques des enroulements du transformateur sont mesurées à l'aide de la méthode de balayage de fréquence. Des déformations telles que la distorsion, l'enflure ou le déplacement dans les transformateurs notés 6 kV et plus sont détectées en mesurant les caractéristiques de réponse à la fréquence d'amplitude de chaque enroulement, sans avoir besoin de soulever l'enceinte du transformateur ou de démonter le transformateur.
2. Mesure du CQUICK: le test d'un seul enroulement prend moins de 2 minutes.
3. Précision de la fréquence élevée: supérieure à 0. 001%.
4. La synthèse de fréquence numérique offre une stabilité de fréquence plus élevée.
5.5000V Isolement de tension protège entièrement la sécurité de l'ordinateur de test.
6.Le système peut charger 9 courbes simultanément, calculer automatiquement les paramètres pour chaque courbe et diagnostiquer les déformations de l'enroulement, fournissant une conclusion de diagnostic de référence.
7.Le logiciel d'analyse a des fonctions puissantes, et les logiciels et le matériel respectent le National Standard DL / T 911-2016 / IEC 60076-18.
8. L'interface logicielle est conviviale avec un haut niveau d'intelligence. Après avoir réglé les paramètres, un seul clic termine toutes les mesures.
9.L'interface logicielle est claire et intuitive, avec des menus pour l'analyse, l'enregistrement, l'exportation de rapports, l'impression, etc.
10.Le logiciel est compatible avec Windows 2000 / Windows XP / Windows 7 / Windows 8 / Windows 10.
11.Une base de données est utilisée pour stocker les données de test, ce qui rend la gestion des données concise et facile.
12.Le système peut charger 9 courbes simultanément, calculer automatiquement les paramètres pour chaque courbe et diagnostiquer les déformations de l'enroulement, fournissant une conclusion de diagnostic de référence.
13.La fonction de gestion des logiciels est puissante et répond aux besoins d'utilisation sur place. Les données de mesure sont automatiquement enregistrées et exportées en tant que document Word (nécessite un logiciel de bureau pertinent) ou un rapport JPG pour une génération de rapports faciles.
14.Le logiciel est très convivial, avec la plupart des conditions de mesure en tant qu'options sélectionnables, réduisant le besoin de saisie manuelle et de simplification du fonctionnement.
15.Le logiciel est très intelligent: après avoir connecté les signaux d'entrée et de sortie, un seul clic termine toutes les mesures.

16.L'interface logicielle est concise, intuitive et pratique.

Transformer Sweep Frequency Response Analyzer 2

Ii.

1. SPEAU MÉASURANT: 1 min - 2 min pour l'enroulement monophasé

2. Tension de débit: VPP -25 V, ajustant automatiquement dans le test

3. Impédance de sortie: 50Ω

4. Impédance d'entrée: 1mΩ (le canal de réponse est construit avec une résistance correspondante à 50Ω)

5. FRACK DE FRÉQUIENCE: 10Hz -2 MHz

6. Précision de la fréquence: 0. 001%

7. Valoir de la fréquence Mode: linéaire ou logarithmique, l'intervalle de balayage de fréquence et le nombre de points de balayage sont librement réglables

8. Affichage de la courbe: Mag-Freq. courbe

9. Plage dynamique de la mesure: -100 db ~ 20db

10.Power Source: AC 100-240 v 50 / 60Hz

11.net Poids: 3,6 kg

III.Packing List

Non.	Nom	Qté
1	Module collecteur	1
2	Câble d'excitation (rouge)	2
	Câble de réponse (jaune)	1
	Câble terrestre et pinces	2
	Pincers d'excitation (rouge)	1
	Pincers responsables (jaune)	1
3	Câble USB	1
4	Tee-shirt	2
5	Câble d'alimentation	1
6	Câble PE	1
