Comment améliorer la précision d'un détecteur de décharges partielles ?

En tant que fournisseur de détecteurs de décharges partielles, je comprends l'importance cruciale de la précision de ces appareils. Les décharges partielles (DP) sont un indicateur important de la dégradation de l'isolation des équipements électriques, et une détection précise est cruciale pour garantir la fiabilité et la sécurité des systèmes électriques. Dans cet article de blog, je partagerai quelques stratégies et techniques pour améliorer la précision d'un détecteur de décharges partielles.

Sélection et placement du capteur

La première étape pour améliorer la précision d’un détecteur de décharges partielles consiste à sélectionner les bons capteurs. Différents types de capteurs sont disponibles, chacun ayant ses propres caractéristiques et applications. Par exemple, les transformateurs de courant haute fréquence (HFCT) sont couramment utilisés pour détecter les PD dans les câbles, tandis que les capteurs capacitifs conviennent pour détecter les PD dans les transformateurs.

Lors de la sélection des capteurs, il est important de prendre en compte la plage de fréquence, la sensibilité et la linéarité des capteurs. La plage de fréquences doit correspondre aux caractéristiques de fréquence des signaux PD. Les capteurs haute sensibilité peuvent détecter les signaux PD faibles, tandis qu'une bonne linéarité garantit que la sortie du capteur est proportionnelle au signal PD d'entrée.

Le placement correct du capteur est également crucial pour une détection précise des DP. Les capteurs doivent être placés aussi près que possible de la source du PD afin de minimiser l'atténuation du signal et les interférences. De plus, les capteurs doivent être installés de manière à éviter les interférences électromagnétiques provenant d'autres sources, telles que des lignes électriques ou des équipements électriques à proximité.

Traitement et analyse du signal

Une fois les signaux PD détectés par les capteurs, ils doivent être traités et analysés pour extraire les informations pertinentes. Des techniques de traitement du signal peuvent être utilisées pour filtrer le bruit et les interférences, améliorer les signaux PD et extraire des caractéristiques telles que l'amplitude, la fréquence et la phase.

Une technique courante de traitement du signal consiste à utiliser des filtres numériques. Des filtres numériques peuvent être conçus pour supprimer des composantes de fréquence spécifiques des signaux PD, telles que le bruit de fréquence industrielle ou les interférences de fréquence radio. Une autre technique consiste à utiliser la transformée en ondelettes, qui peut décomposer les signaux PD en différentes bandes de fréquences et extraire les caractéristiques des signaux PD dans chaque bande de fréquences.

Outre le traitement du signal, l’analyse statistique peut également être utilisée pour améliorer la précision de la détection des DP. L'analyse statistique peut être utilisée pour calculer la probabilité d'apparition de PD, estimer l'ampleur des signaux de PD et identifier l'emplacement des sources de PD. Par exemple, l’utilisation d’algorithmes de clustering peut regrouper les signaux PD en différents groupes en fonction de leurs caractéristiques, ce qui peut aider à identifier différents types de sources PD.

Calibrage et vérification

L'étalonnage et la vérification sont des étapes essentielles pour garantir la précision d'un détecteur de décharges partielles. L'étalonnage consiste à comparer la sortie du détecteur avec un étalon de référence connu pour déterminer sa précision et ses performances. La vérification implique de tester le détecteur dans différentes conditions pour garantir qu'il peut détecter avec précision les signaux PD dans des applications réelles.

L'étalonnage doit être effectué régulièrement pour garantir que le détecteur conserve sa précision au fil du temps. Le processus d'étalonnage doit suivre les normes et procédures pertinentes, telles que la norme CEI 60270 pour la mesure de DP. La vérification peut être effectuée à l'aide de diverses méthodes, telles que des tests en laboratoire, des tests sur le terrain et une comparaison avec d'autres détecteurs.

Considérations environnementales

La précision d'un détecteur de décharges partielles peut être affectée par les conditions environnementales dans lesquelles il est utilisé. Par exemple, la température, l’humidité et les interférences électromagnétiques peuvent toutes avoir un impact sur les performances du détecteur. Il est donc important de prendre en compte les conditions environnementales lors de l’utilisation d’un détecteur de décharges partielles.

Pour minimiser l'impact des conditions environnementales, le détecteur doit être installé dans un emplacement approprié, tel qu'un environnement à température contrôlée ou une enceinte blindée. De plus, le détecteur doit être conçu pour résister aux facteurs environnementaux tels que l’humidité, la poussière et les vibrations.

Nos produits

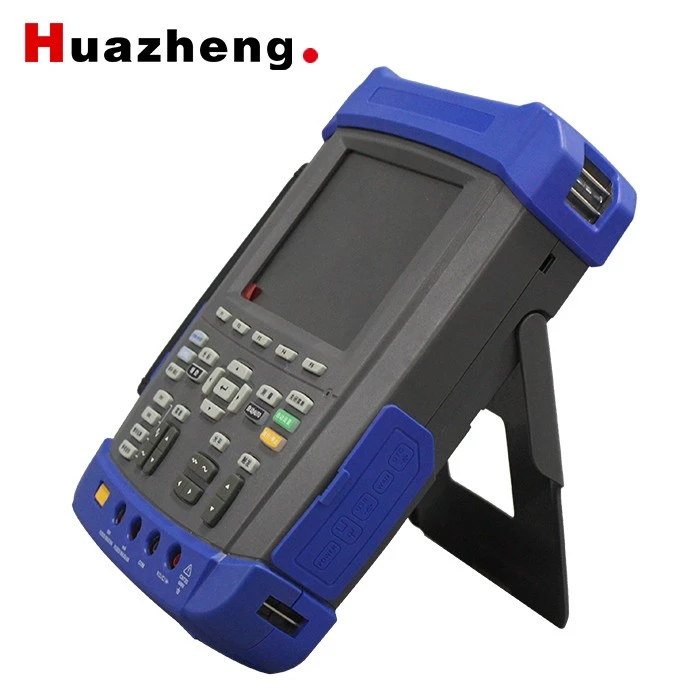

Dans notre entreprise, nous proposons une gamme de détecteurs de décharges partielles de haute qualité, y compris leÉquipement de test de décharge partielle à double canal HZJF-9102,Testeur de décharge partielle à quatre canaux HZJF-9104, etTesteur de décharge partielle multifonctionnel portatif HZ-9003C. Ces détecteurs sont conçus pour fournir une détection précise et fiable des DP dans diverses applications, notamment les transformateurs de puissance, les câbles et les appareillages de commutation.

Nos détecteurs sont équipés de capteurs avancés et d'algorithmes de traitement du signal pour garantir une précision et une sensibilité élevées. Ils disposent également d'interfaces conviviales et d'un logiciel intuitif pour une utilisation et une analyse des données faciles. De plus, nos détecteurs sont calibrés et vérifiés pour garantir leur précision et leurs performances.

Conclusion

L'amélioration de la précision d'un détecteur de décharges partielles est essentielle pour garantir la fiabilité et la sécurité des systèmes électriques. En sélectionnant les bons capteurs, en utilisant des techniques appropriées de traitement et d'analyse du signal, en effectuant un étalonnage et une vérification réguliers et en tenant compte des conditions environnementales, la précision d'un détecteur de décharges partielles peut être considérablement améliorée.

Si vous souhaitez en savoir plus sur nos détecteurs de décharges partielles ou si vous avez des questions sur la détection de PD, n'hésitez pas à nous contacter. Nous serons heureux de vous fournir plus d’informations et de vous aider avec vos besoins en matière d’approvisionnement.

Références

• CEI 60270 : Techniques d'essai haute tension - Mesures de décharges partielles
• IEEE Std 400.2-2013 : Guide pour les tests sur le terrain et l'évaluation de l'isolation des systèmes de câbles d'alimentation blindés évalués à 5 kV et plus
• Brochure Technique CIGRE 493 : Détection et mesure des décharges partielles dans les équipements haute tension
