Comment gérer les effets parasites dans un diviseur à haute tension AC DC?

Salut! En tant que fournisseur de diviseurs à haute tension AC DC, j'ai vu de première main comment les effets parasites peuvent jeter une clé en cours. Ces petites choses embêtantes peuvent gâcher la précision et les performances de votre diviseur haute tension, et ce n'est bon pour personne. Dans cet article de blog, je vais partager quelques conseils sur la façon de gérer ces effets parasites et de maintenir le bon fonctionnement de votre diviseur à haute tension.

Tout d'abord, parlons des effets parasites. En termes simples, les effets parasites sont des propriétés électriques indésirables qui se produisent dans un circuit. Ils peuvent être causés par une variété de facteurs, tels que la disposition physique du circuit, les matériaux utilisés et la présence d'autres composants. Dans le cas d'un diviseur à haute tension AC CC, les effets parasites peuvent inclure la capacité errante, l'inductance et la résistance.

Alors, comment ces effets parasites affectent-ils les performances de votre diviseur à haute tension? Eh bien, ils peuvent causer un certain nombre de problèmes, tels que des mesures de tension inexactes, une distorsion du signal et une bande passante réduite. Par exemple, la capacité parasite peut faire en sorte que la tension de sortie du diviseur soit à la traîne derrière la tension d'entrée, conduisant à des erreurs de mesure. L'inductance peut provoquer la sonnerie et le dépassement du signal de sortie, ce qui peut également affecter la précision de la mesure. Et la résistance peut entraîner des pertes de puissance et un chauffage, ce qui peut réduire l'efficacité du séparateur.

Maintenant que nous savons quels sont les effets parasites et comment ils peuvent affecter les performances de notre diviseur à haute tension, parlons de la façon de les gérer. Voici quelques conseils que j'ai trouvés efficaces:

1. Choisissez les bons composants

L'une des choses les plus importantes que vous puissiez faire pour minimiser les effets parasites est de choisir les bons composants pour votre séparateur à haute tension. Recherchez des composants qui ont une faible capacité parasite, l'inductance et la résistance. Par exemple, utilisez des résistances et des condensateurs à faible capacité et choisissez des composants avec un facteur Q élevé (facteur de qualité). Le facteur Q est une mesure de la façon dont un composant stocke et libère de l'énergie, et un facteur Q élevé signifie que moins d'énergie est perdue pour les effets parasites.

2. Optimiser la disposition physique

La disposition physique de votre séparateur à haute tension peut également avoir un impact important sur les effets parasites. Essayez de garder les composants aussi près que possible pour minimiser la longueur des fils d'interconnexion. Cela réduira la capacité et l'inductance parasites entre les composants. Vous devez également éviter de courir les fils parallèles les uns aux autres, car cela peut augmenter le couplage entre eux et provoquer plus d'effets parasitaires.

3. Utilisez le blindage

Le blindage est un autre moyen efficace de réduire les effets parasites. Vous pouvez utiliser des boucliers métalliques pour isoler le diviseur à haute tension des autres composants et réduire l'interférence des sources externes. Assurez-vous que les boucliers sont correctement mis à la terre pour empêcher toute accumulation électrostatique.

4. Calibrer régulièrement le diviseur

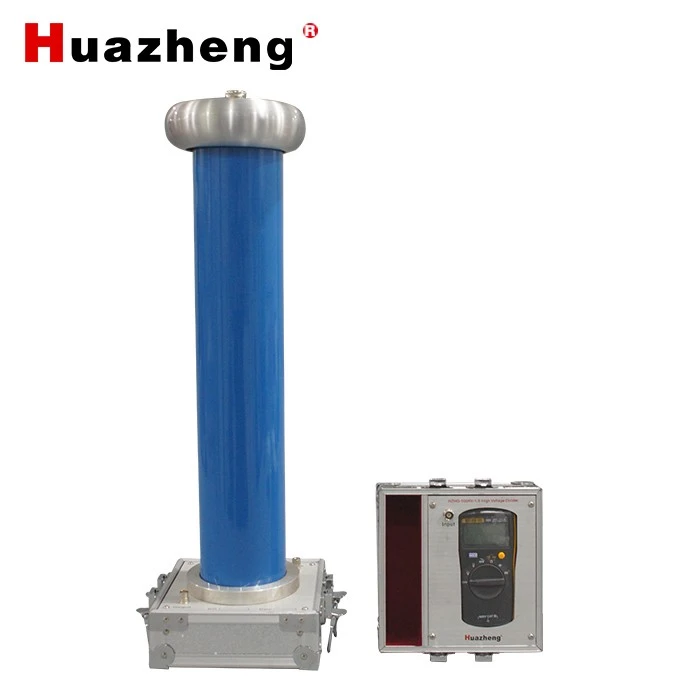

Même si vous prenez toutes les précautions nécessaires pour minimiser les effets parasites, il est toujours important de calibrer régulièrement votre diviseur à haute tension. Cela garantira que le diviseur fournit des mesures de tension précises et que tout changement dans les effets parasites est pris en compte. Vous pouvez utiliser unDigital AC DC KilololtmètrePour calibrer le diviseur et effectuer les ajustements nécessaires.

5. Envisagez d'utiliser un diviseur capacitif haute tension

Si vous avez toujours du mal à faire face aux effets parasites, vous voudrez peut-être envisager d'utiliser unDiviseur capacitif à haute tension. Les séparateurs capacitifs sont moins affectés par la résistance parasite et l'inductance que les séparateurs résistifs, et ils peuvent fournir des mesures de tension plus précises sur une plus large gamme de fréquences.

6. Testez et validez la conception

Avant de commencer à utiliser votre diviseur haute tension dans une application du monde réel, il est important de tester et de valider la conception. Vous pouvez utiliser une variété d'équipements de test, tels que les oscilloscopes et les analyseurs de spectre, pour mesurer les performances du diviseur et vérifier les effets parasites. Assurez-vous que le diviseur répond à vos spécifications et qu'il fournit des mesures de tension précises.

7. Gardez un œil sur l'environnement

L'environnement dans lequel fonctionne votre diviseur haute tension peut également avoir un impact sur les effets parasites. Par exemple, des températures élevées peuvent augmenter la résistance des composants et provoquer plus de pertes de puissance. L'humidité peut également affecter les performances du diviseur en augmentant la capacité errante. Assurez-vous de garder le diviseur dans un environnement propre, sec et contrôlé par température pour minimiser ces effets.

8. Recherchez de l'aide professionnelle

Si vous avez toujours du mal à faire face aux effets parasites, n'hésitez pas à demander de l'aide professionnelle. Il existe de nombreux experts dans le domaine de l'ingénierie haute tension qui peut vous fournir des conseils et des conseils sur la façon d'optimiser votre conception de diviseur haute tension. Vous pouvez également consulter le fabricant de votre diviseur haute tension pour voir s'ils offrent un support ou des services pour vous aider à gérer les effets parasites.

En conclusion, le traitement des effets parasites dans un diviseur à haute tension CC peut être un défi, mais ce n'est pas impossible. En choisissant les bons composants, en optimisant la disposition physique, en utilisant le blindage, en calibrant régulièrement le diviseur, en considérant un diviseur capacitif haute tension, en testant et en validant la conception, en gardant un œil sur l'environnement et en recherchant une aide professionnelle, vous pouvez minimiser les effets parasitaires et fiables et fiables.

Si vous êtes sur le marché pour un diviseur à haute tension AC DC, assurez-vous de consulter notreHZHG-F 100KV AC DC Diviseur à haute tension. Il est conçu pour minimiser les effets parasitaires et fournir des mesures de tension précises sur un large éventail de fréquences. Et si vous avez des questions ou avez besoin d'aide pour votre conception de diviseur haute tension, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à tirer le meilleur parti de votre séparateur haute tension.
